智能电网

1、红外热成像实时在线智能监测系统介绍

随着科技的不断进步和发展，电力设备自动化控制和现场无人值守巳成为必然趋势。目前，智能电网改造工程已经全面开展，要求建立监控集控中心，能够对输配电厂、变电站、输配线路等关键设备的有关数据、环境参量、图像进行监测，以便能够实时、直接地了解和掌握各个关键设备的情况，并及时对发生的情况做出反应, 以适应现代社会、现代电力行业监控智能化、集中化的发展需要。

红外热像诊断技术的应用，解决了设备运行中的大量热性故障和缺陷问题，经济效益和社会效益显著。由于该技术是对设备表面辐射的红外光像进行非接触、远距离热成像检测，不受电场干扰，因此具有直观、准确、灵敏度高、快速、安全、应用范围广等特点，能从根本上改变早期人工巡检运行设备的故障和缺陷隐患诊断方式。

基于计算机网络和互联网的红外热成像在线智能监控系统在国民经济各个领域推广应用，使传统热隐患设备的预防性试验维修提高到预置状态检修，这对于提高设备的可靠性与有效性，提高企业运行经济效益，降低维修成本都有很重要的意义。根据电力设备监控的实际情况，我公司设计了以红外热成像监控仪、可见光摄像仪组合构成的设备测温监测器，利用热成像原理，非制冷红外热像仪机芯通过接受物体发射的红外线，将被测目标物体表面的红外辐射转变成数字信号,以此来监测和识别设备温度及其他异常事件。

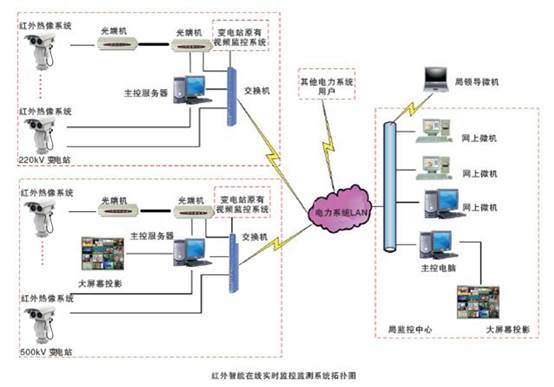

2、红外热成像实时在线智能监测系统架构

3、系统组成：

红外热成像实时在线智能监测系统由若干红外热成像测温仪、云台、网络传输、监控中心工作站计算机组成；

监控工作站软件（SCTI TOOLS）可对变电站内红外热成像测温仪进行实时监控和管理，向监控中心实时发送监测报警和系统运行状态信息，记录监测数据（包括：热图像、录像、检测数据等），根据设定定时向监控中心传送监测数据；

系统根据《电网视频监控系统及接口技术规范》，提供ActivX控件。通过控件接口与红外监控工作站软件或红外热成像测温仪通讯，实现监控用户使用互联网浏览器对变电站红红外热成像测温仪的视频监测和云台控制。

基于红外热成像的电力变电站远程监控系统由全天候高性能双光谱摄像机（红外热成像+可见光）与相应的计算机网络组成，系统采用了先进的计算机视频压缩技术H264与网络传输技术，只需通过RJ45标准以太网通讯接口，仅用“一根网线”就可实现远程对双视监测器控制（焦距、温度校正）、传输红外和可见光视频、传输测温数据、控制云台。

采用安防业内标准的H264视频压缩编码技术，以及ONVIF网络协议，为客户节省网络存储等资源，也便于系统集成。

4、系统功能及优势

4.1．双光谱成像

系统采用双光谱成像（即：红外和可见光），弥补了可见光夜间以及恶劣环境下无法清晰成像的问题，而可见光图像弥补了红外图像白天可识别性不足的问题，互相补充。

4.2．视频显示

用户可根据监测需求选择或组合监控器显示方式，如：4，9，16分屏，多页显示，视频回放、电子地图。

4.3．仪器前端测温技术

可单独工作，由前端热像仪完成所有测温工作，将红外图像及原始测温数据传输到信息中心或现场工作站，无信号压缩、信号无损失、抗干扰性强，保证测温数据的准确性、稳定性

4.4.全实时图像，图像无延时现象

图像帧率为每秒25帧，完全实时图像，不会出现图像停顿、图像滞后以及跳跃感。避免了在操作人员进行云台转动控制和镜头焦距调节过程中，出现图像滞后导致调节及观测困难的情况。

4.5.测温快速、准确，均匀性好

在随着场景的变换过程中，系统总是在瞬间就能得到观察到的场景所有温度，图像均匀性高，不会因为场景的变化而产生测温的差异。

4.6.红外图像压缩及网络传输

以太网连接方式，每台都有单独的URL，可通过以太网独立寻址，可以组成一个监控网络，不仅可以和整套控制系统配合使用，也可单独使用，生成高分辨率热图像，对图像中的每个像素点进行单独测温，支持25帧/秒可分析热像输出。

4.7.自动巡航

系统具备自动巡检功能，可以在预定的时间内按照预先规定的巡检行程监测所有设备的工作状态，利用计算机系统的智能方式运作，无需看管而自动巡测。在巡检过程中，一旦发现目标设备温度异常，超过的预先设置的报警温度，系统自动报警，存储设备工作状态热图，提示操作人员故障设备的具体位置信息，以便操作人员马上排除故障并给出工作报告。

4.8.全天候监测，无需任何光源，零照度、透烟雾、透水雾监测；IP66高防护等级，可在恶劣天气下正常运行。 系统能在恶劣的气候环境中正常工作，具有超强的低温环境防护，以及抗高温、高湿度的性能。无论是刮风下雨，酷热潮湿，还是低温寒冷，都可以实现不间断自动监测，保证在北方严寒地区以及南方的高温酷热地区的输变电设备工作状态监测正常进行。

4.9.管理功能

安全管理、各类事件的管理；海量存储、系统设备的管理以及图片、报表输出
